我們在加工外圓規則的內圓磨削工件時，一般都會采用吸力吸盤加滑塊支撐外圓的方式來做內圓磨床工件的裝夾工裝，這種裝夾方式簡單而且通用性強被很多機械加工企業使用，沈陽海默數控機床有限公司采用采用磁力吸盤、支架底座和支撐塊及陶瓷棒組成。這種吸盤內圓磨床裝夾方式通用性更強、耐磨性更高、支點更換更方便。避免了工件的表面劃傷問題，提高的吸盤內圓磨床的生產效率。

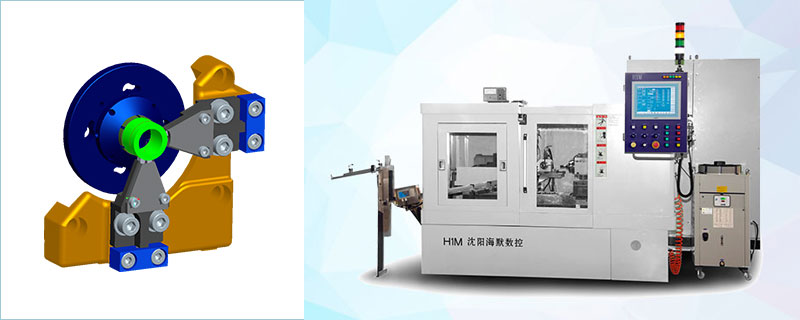

     海默內圓磨床吸盤滑塊支架結構：支架底座為角尺形并安裝于磨床上，兩個支承塊分別成直角設于支架底座上，支承滑塊的端面內有凹槽，陶瓷棒嵌入在凹槽內。在加工工件時，支承塊端面不直接的抵靠加工零件外徑表面，而是通過陶瓷棒支撐工件的外徑表面。起到零件的支撐作用。

    這種新型的吸盤內圓磨床裝夾方式通過設于支承塊端面圓弧凹槽內的陶瓷棒作為加工零件的支點。這種裝夾方式優勢在于：

1.陶瓷棒與傳統硬質合金支點比較具有硬度高、耐磨性好和表面良好的潤滑性，可解決加工零件與支點之間因轉動摩擦發生的零件表面劃傷、支點磨損的問題，有效確保了零件的加工質量；

2.同時在陶瓷棒磨損后更換相當便捷，只要擰松支承塊上的夾緊螺栓，支承塊的夾緊縫張開，即可從支承塊端面的圓弧凹槽內移出陶瓷棒，隨后移入新陶瓷棒后擰緊夾緊螺栓即可固定圓弧凹槽內的陶瓷棒，該結構克服了傳統硬質合金支點更換困難的缺陷，提高了支點更換作業的效率。
